CAD - Planzeichnungen
Hier können Sie sich einen kleinen Einblick über unsere Zeichenarbeiten verschaffen.
Wir arbeiten ausschließlich mit dem Programm AutoCAD von Autodesk und den dort unterstützten Formaten.
Wenn Sie Interesse daran haben, dass wir die gewünschten Pläne für Sie anfertigen, kontaktieren Sie uns bitte per Mail, über unser Kontaktformular, oder auch gerne telefonisch, damit wir ein individuelles Angebot für Sie erstellen können.
Flucht- und Rettungspläne DIN ISO 23601
& Zimmerpläne GastBauVO
Flucht-und Rettungspläne dienen Personen in einem Gebäude zur ersten Orientierung. Sie beinhalten neben den Fluchtwegen auch die Notausgänge, Lage von Feuerlöschern, Brandmeldern und Erste Hilfe Einrichtungen. Integriert in den Flucht- und Rettungsplänen sind außerdem Notfallrichtlinien wie 'Verhalten im Brandfall' und 'Verhalten bei Unfällen.
Die Zimmerpläne werden meistens für Hotels, Schulen, Pflegeheime oder Krankenhäuser erstellt. Diese werden in den einzelnen Zimmern aufgehängt. Der Inhalt ist ähnlich wie in den Flucht- und Rettungsplänen.

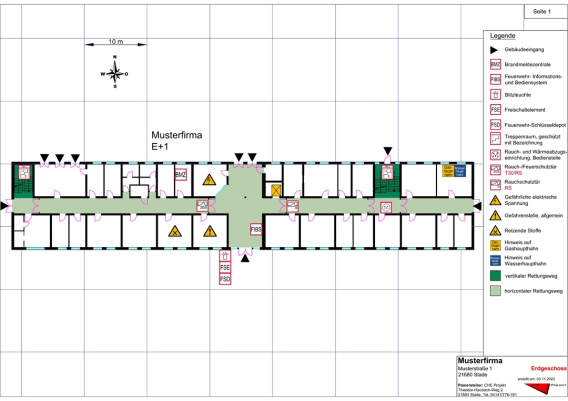

Feuerwehreinsatzpläne DIN 14095
Zur besseren Orientierung und schnelleren Beurteilung der Lage dienen der Feuerwehr vor Ort die Feuerwehrpläne. Der Feuerwehrplan ist ein vorbereiteter Plan zur Brandbekämpfung und für Rettungsmaßnahmen an besonderen Orten und Objekten.
Feuerwehrlaufkarten DIN 14675
Die Feuerwehrlaufkarte dient der Feuerwehr bei der Alarmierung durch die Brandmeldeanlage zum schnellen Auffinden der ausgelösten Brandmelder.
Grundrisszeichnungen
Der Grundrissplan informiert über die Einteilung vorhandener Räume eines Objektes.
Wir bieten u.A. die Digitalisierung vorhandener Grundrisse (auch in Papierform) und Abänderungen auf aktuelle Stände.
Revisionszeichnungen & Blockschaltbilder
Revisionspläne zeigen die Standorte der Melder und Peripherie einer Brandmeldeanlage.
Blockschaltbilder geben eine Übersicht über den topologischen Aufbau der Brandmeldeanlage.
